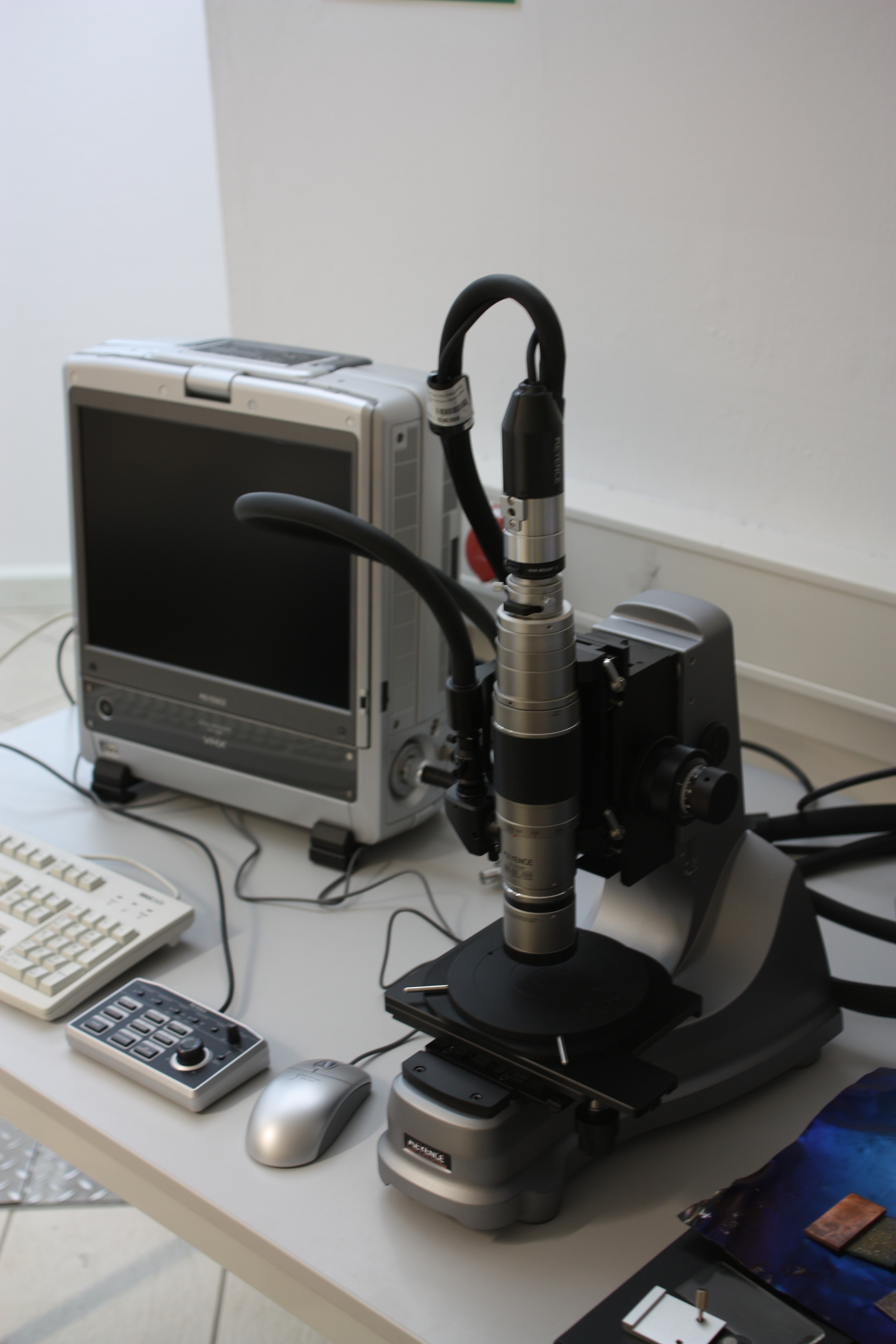

VHX 500

Hersteller:

Keyence GmbH

Typ:

VHX 500

Eigenschaften:

  • Auf- und Durchlicht sowie Hell und Dunkelfeld
  • Manueller X-Y Verfahr-Tisch
  • Weitbereichs Zoomobjektiv
  • Arbeitsabstand(mit Weitbereichs Zoomobjektiv) ca. 6mm
  • 250-2500 fache Vergrößerung /=Größe auf Bildschirm zu realer Größe

Beschreibung:

Das VHX500 ist ein Digitalmikroskop, anders als bei klassischen Lichtmikroskopen erfolgt die Betrachtung ausschließlich über das mittels CCD. Kamera erfasste und per Hard- und Software verarbeitete / aufbereitete Digitalbild. Eine Betrachtung mittels Okular ist nicht möglich/nötig. Vorteile sind schnelle, automatische Bildkorrekturen (Kontrast, Helligkeit, Spiegelungen…) sowie die Möglichkeit der (halb-) automatischen Tiefenschärfezusammensetzung und Erstellung von 3D-Profilen.

Anwendung:

  • Optische Oberflächenanalyse
  • Grobe Ermittlung von Makrorauheiten und Tiefen/Höhen von Fehlstellen

Ansprechpartner

Dipl.-Ing. (FH)
Matthias Herrmann
Institut für Oberflächentechnik
Standort 02763 Zittau
F-Schneider-Straße 26
Gebäude Z IX, Raum 002
+49 3583 612-4807
